Cara Pasang Voltmeter Di Motor

Memasang voltmeter di motor merupakan modifikasi yang cukup populer, terutama di kalangan pengendara motor yang sering melakukan perjalanan jauh atau memiliki banyak aksesoris elektronik tambahan. Voltmeter memungkinkan Anda untuk memantau tegangan aki motor secara real-time, sehingga Anda bisa mendeteksi potensi masalah pada sistem kelistrikan motor sebelum menjadi masalah yang lebih serius. Dengan mengetahui tegangan aki, Anda dapat menghindari mogok di jalan akibat aki tekor atau masalah pengisian daya yang tidak optimal.

Berikut adalah panduan langkah demi langkah tentang cara memasang voltmeter di motor Anda:

Alat dan Bahan yang Dibutuhkan:

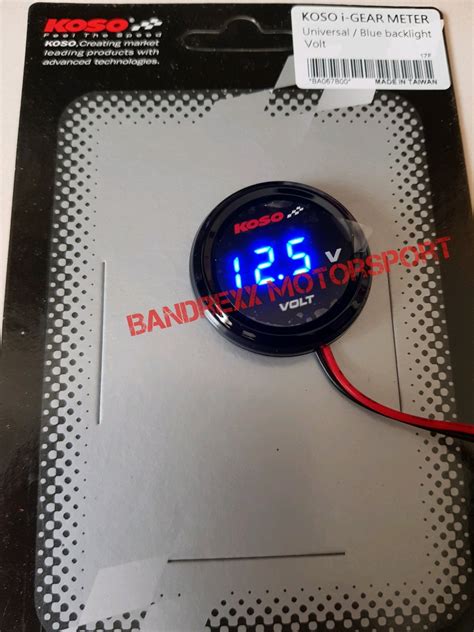

• Voltmeter: Pilih voltmeter digital yang sesuai dengan tegangan aki motor (biasanya 12V). Pastikan voltmeter memiliki ukuran yang sesuai dengan tempat yang Anda inginkan di motor.
• Kabel: Siapkan kabel dengan warna yang berbeda (merah untuk positif dan hitam untuk negatif) untuk memudahkan identifikasi. Gunakan kabel dengan ukuran yang sesuai untuk arus kecil.
• Soket atau Konektor: Gunakan soket atau konektor untuk menghubungkan kabel voltmeter ke sistem kelistrikan motor. Ini memudahkan proses pemasangan dan pelepasan jika diperlukan.
• Skun atau Terminal Kabel: Gunakan skun atau terminal kabel untuk mengamankan koneksi kabel ke voltmeter dan ke sumber listrik di motor.
• Isolasi Kabel (Electrical Tape): Gunakan isolasi kabel untuk melindungi sambungan kabel dan mencegah korsleting.
• Obeng: Obeng plus (+) dan minus (-) sesuai dengan ukuran sekrup yang ada di motor.
• Tang: Tang potong dan tang jepit untuk memotong dan mengamankan kabel serta skun.
• Bor (opsional): Jika Anda perlu membuat lubang baru untuk memasang voltmeter.
• Multimeter (opsional): Berguna untuk memeriksa tegangan aki dan memastikan koneksi yang benar.
• Kabel Ties: Untuk merapikan kabel.

Langkah-langkah Pemasangan:

1. Persiapan:
   • Matikan kunci kontak motor.
   • Lepaskan jok motor untuk mengakses aki.
   • Tentukan lokasi pemasangan voltmeter yang ideal. Pertimbangkan faktor kemudahan pandangan, perlindungan dari cuaca, dan estetika. Beberapa lokasi umum termasuk di dekat speedometer, di fairing, atau di stang motor.
2. Menghubungkan Kabel Voltmeter:
   • Identifikasi kabel positif (+) dan negatif (-) pada voltmeter. Biasanya ditandai dengan warna merah dan hitam.
   • Pasang skun atau terminal kabel pada ujung kabel voltmeter. Pastikan skun terpasang dengan kuat dan aman.
   • Sambungkan kabel positif (+) voltmeter ke terminal positif (+) aki motor. Pastikan koneksi kuat dan aman.
   • Sambungkan kabel negatif (-) voltmeter ke terminal negatif (-) aki motor. Pastikan koneksi kuat dan aman.

   Alternatif Sumber Listrik: Jika Anda tidak ingin langsung menghubungkan ke aki, Anda bisa mencari kabel positif (+) yang aktif saat kunci kontak ON. Gunakan multimeter untuk mengidentifikasi kabel tersebut. Cari kabel yang memiliki tegangan 12V saat kunci kontak ON dan 0V saat kunci kontak OFF. Sambungkan kabel positif (+) voltmeter ke kabel tersebut. Kabel negatif (-) tetap disambungkan ke terminal negatif (-) aki atau ground motor.

3. Memastikan Koneksi yang Benar:
   • Setelah semua kabel terhubung, nyalakan kunci kontak motor.
   • Periksa apakah voltmeter menyala dan menampilkan tegangan aki. Tegangan normal aki motor saat mesin mati biasanya berkisar antara 12.4V hingga 12.8V.
   • Jika voltmeter tidak menyala, periksa kembali semua koneksi kabel. Pastikan tidak ada kabel yang longgar atau putus. Gunakan multimeter untuk memeriksa tegangan pada kabel-kabel tersebut.
4. Memasang Voltmeter pada Motor:
   • Setelah memastikan voltmeter berfungsi dengan baik, pasang voltmeter pada lokasi yang telah Anda tentukan.
   • Jika perlu, gunakan bor untuk membuat lubang baru. Pastikan ukuran lubang sesuai dengan ukuran voltmeter.
   • Amankan voltmeter dengan baut atau perekat yang sesuai. Pastikan voltmeter terpasang dengan kuat dan tidak mudah lepas.
5. Merapikan Kabel:
   • Setelah voltmeter terpasang, rapikan kabel-kabel yang ada.
   • Gunakan kabel ties untuk mengikat kabel-kabel tersebut dan mencegahnya menjuntai atau mengganggu komponen motor lainnya.
   • Pastikan kabel-kabel tersebut tidak terkena panas dari mesin atau knalpot.
   • Gunakan isolasi kabel untuk melindungi sambungan kabel yang terbuka.
6. Pemeriksaan Akhir:
   • Setelah semua langkah selesai, periksa kembali semua koneksi dan pastikan semuanya aman.
   • Nyalakan motor dan perhatikan tegangan yang ditampilkan oleh voltmeter. Tegangan aki saat mesin menyala biasanya berkisar antara 13.5V hingga 14.5V, menunjukkan bahwa sistem pengisian daya berfungsi dengan baik.
   • Pastikan semua lampu dan aksesoris elektronik lainnya berfungsi dengan baik.

Catatan Penting:

• Jika Anda tidak yakin dengan kemampuan Anda dalam memasang voltmeter sendiri, sebaiknya serahkan pekerjaan ini kepada mekanik yang berpengalaman.
• Pastikan Anda menggunakan peralatan dan bahan yang berkualitas untuk menghindari masalah kelistrikan di kemudian hari.
• Perhatikan polaritas kabel (+ dan -) dengan seksama untuk menghindari korsleting.

Dengan memasang voltmeter di motor Anda, Anda dapat memantau kondisi aki secara real-time dan mendeteksi potensi masalah kelistrikan sejak dini. Hal ini dapat membantu Anda menghindari mogok di jalan dan memperpanjang umur aki motor Anda.
